STMicroelectronics BTA26-600BWRG เป็นไตรแอค (Triac) ประสิทธิภาพสูงที่ออกแบบมาเพื่อควบคุมพลังงานและสวิตชิ่งในระบบอิเล็กทรอนิกส์ ซึ่งเป็นอุปกรณ์แบบตั้งผ่านรู (through-hole) ที่สามารถรองรับโหลดไฟฟ้าสูง ด้วยความเชื่อถือในระดับยอดเยี่ยมครอบคลุมช่วงอุณหภูมิ -40°C ถึง 125°C ในฐานะไตรแอคแบบเดียว (single-configuration) ที่ใช้เทคโนโลยี Snubberless ซีรีส์ BTA26 จึงให้ประสิทธิภาพสวิตชิ่งที่เหนือกว่า สามารถจัดการกระแสสูงสุดถึง 25A RMS และทนต่อแรงดันไฟฟ้าขณะดับสูงสุด 600V การออกแบบแบบอัลเทอร์สตอร์ (alternistor) ช่วยเพิ่มสมรรถนะในวงจรควบคุมพลังงาน โดยเฉพาะในงานที่ต้องการสวิตชิ่งไฟฟ้าอย่างแม่นยำและมีประสิทธิภาพ อุปกรณ์นี้มีแรงดันทริกเกอร์เกตต่ำสุดเพียง 1.3V และกระแสทริกเกอร์เกตประมาณ 50 mA ซึ่งทำให้ใช้งานได้อย่างมีประสิทธิภาพสูงในสถานการณ์ควบคุมไฟฟ้า ระดับกระแสอัดฉีดสูงสุด (surge current) ที่ไม่ซ้ำนับ 250-260A ที่ความถี่ 50/60Hz ทำให้มั่นใจในประสิทธิภาพที่แข็งแกร่งภายใต้สภาพการใช้งานที่ท้าทาย ตัวบรรจุในกรณีฉนวน TOP3 และออกแบบสำหรับการติดตั้งผ่านรู (through-hole) จึงเหมาะสำหรับระบบควบคุมอุตสาหกรรม การควบคุมความเร็วมอเตอร์ การควบคุมแสงไฟ และงานบริหารจัดการพลังงานอื่น ๆ ซึ่งเป็นไปตามมาตรฐาน RoHS และมีความทนทานต่ออุณหภูมิในงานอิเล็กทรอนิกส์หลากหลาย การใช้งานหลักที่สำคัญได้แก่การใช้งานที่ไม่ต้องใช้เท็นเนอร์ (snubberless) ซึ่งช่วยลดความซับซ้อนของวงจร ข้อกำหนดในการทริกเกอร์ต่ำ และสามารถรองรับกระแสสูง ปัจจัยเหล่านี้ทำให้ BTA26 เป็นอุปกรณ์ที่เหมาะสมอย่างยิ่งสำหรับงานที่ต้องการการสวิตชิ่งพลังงานที่มีความน่าเชื่อถือและมีประสิทธิภาพสูง พร้อมความซับซ้อนของวงจรน้อย โมเดลที่เทียบเคียงหรือเป็นทางเลือกในตลาดอาจรวมถึงไตรแอคจากผู้ผลิตเช่น Vishay, ON Semiconductor และ NXP อย่างไรก็ตาม การเปรียบเทียบเฉพาะเจาะจงควรดำเนินการผ่านการวิเคราะห์ทางเทคนิคโดยละเอียด
BTA26-600BWRG คุณสมบัติทางเทคนิคหลัก
คุณสมบัติทางเทคนิคหลักของ BTA26-600BWRG ประกอบด้วยแรงดันไฟฟ้าขณะตัด (VOff) อยู่ที่ 600 โวลต์, กระแสไฟ RMS ขณะเปิด (On-State) สูงสุด 25 แอมแOutside, และบรรจุภัณฑ์แบบ TOP3 ที่ผ่านรูสำหรับการติดตั้งแบบแผ่นเทอร์รอยด์

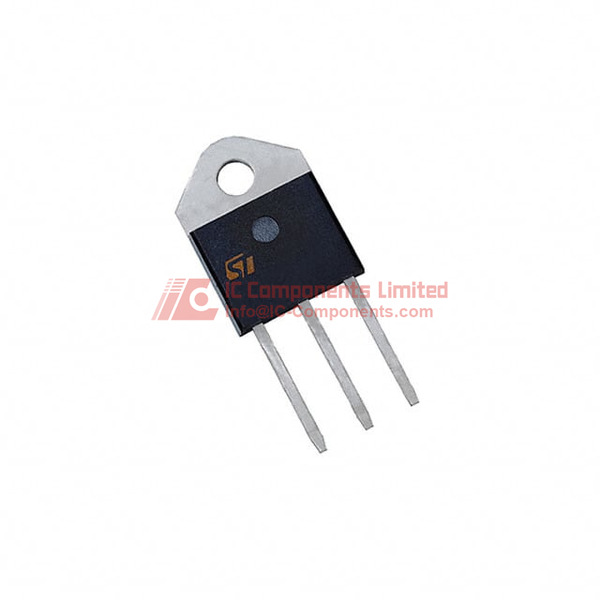

BTA26-600BWRG ขนาดบรรจุภัณฑ์
ชิ้นส่วนนี้ถูกบรรจุในแพ็กเกจแบบ TOP3 ที่มีความแข็งแรงและเป็นฉนวน จัดออกแบบมาเพื่อการติดตั้งแบบผ่านรูที่มั่นคงและเสถียรภาพทางกลสูงสุดในกระบวนการประกอบ ตัวบรรจุภัณฑ์เป็นแบบท่อช่วยให้การจัดการและเก็บรักษาง่ายขึ้น โดยเฉพาะเมื่อใช้งานจำนวนมาก เช่น 7,400 ชิ้น ขาเชื่อมต่อในแพ็กเกจมีความเข้ากันได้กับการออกแบบ PCB แบบผ่านรูทั่วไป และการห่อหุ้มเป็นไปตามมาตรฐาน 28561 ช่วยในการระบายความร้อนและเพิ่มประสิทธิภาพทางไฟฟ้า การออกแบบด้านความร้อนช่วยให้การทำงานในสภาพแวดล้อมภายนอกเป็นไปอย่างเชื่อถือได้ พร้อมรองรับอุณหภูมิการทำงานสูงสุดตั้งแต่ -40°C ถึง 125°C โดยคุณสมบัติทางไฟฟ้ารวมถึงแรงดันสัญญาณเกท (Gate Trigger Voltage) สูงสุด 1.3V และกระแสสัญญาณเกท (Gate Trigger Current) สูงสุด 50mA ซึ่งรับประกันว่าจะตอบสนองต่อสัญญาณควบคุมระดับลอจิกได้ดี
BTA26-600BWRG การใช้งาน
BTA26-600BWRG ถูกใช้อย่างแพร่หลายสำหรับสวิตช์โหลดไฟฟ้ากระแสสลับที่ต้องการความทนทานสูงและลดการรบกวน EMI ตัวอย่างเช่น ดิมเมอร์ไฟฟ้า คอนโทรลมอเตอร์ รีเลย์สวิตช์แบบสถิต และคอนโทรลความร้อน ตลอดจนการใช้งานในอุตสาหกรรมและเครื่องใช้ไฟฟ้าภายในบ้านที่ต้องการความทนทานต่อแรงดันสูงและความน่าเชื่อถือ
BTA26-600BWRG คุณสมบัติ
อุปกรณ์รุ่นนี้เป็นส่วนหนึ่งของซีรีส์ Triac ที่ไม่มีซับเบอร์แนะนำสำหรับงานสวิทชิ่งแบบเหนี่ยวนำ ได้รับการออกแบบให้รองรับกระแสไฟ RMS สูงสุด 25A ด้วยแรงดันไฟขณะตัด 600V และความสามารถในการจัดการคลื่นกระชากสูงสุด 250A (50Hz) และ 260A (60Hz) เหมาะสำหรับวงจรที่ต้องรับมือกับโหลดชั่วคราว ตัวบรรจุภัณฑ์แบบฉนวน TOP-3 เพิ่มความปลอดภัยด้านไฟฟ้าโดยแยกการควบคุมและโหลดอย่างชัดเจน มีความต้องการกระแสกระตุ้นเกทต่ำ รองรับช่วงอุณหภูมิการทำงานที่กว้าง เพื่อให้เสถียรภาพและความน่าเชื่อถือในสภาพแวดล้อมต่าง ๆ รวมถึงเทคโนโลยีพิเศษจาก STMicroelectronics เพื่อช่วยปรับปรุงการจบวงจร ลด EMI และ dV/dt robustness ซึ่งเหมาะสำหรับงานสวิทชิ่งกำลังไฟฟ้าที่ต้องการความแม่นยำและเสถียรภาพสูง
BTA26-600BWRG คุณสมบัติด้านคุณภาพและความปลอดภัย
ในฐานะที่เป็นผลิตภัณฑ์ตามแนวคิด RoHS รุ่นนี้สามารถจัดส่งในรูปแบบที่เป็นเป็นมิตรต่อสิ่งแวดล้อม การออกแบบบรรจุภัณฑ์เป็นฉนวนและซับเบอร์แนะนำช่วยลดจำนวนชิ้นส่วนและเพิ่มความปลอดภัยของระบบ มาตรฐานการผลิตของ STMicroelectronics รับประกันว่าทุกชิ้นส่วนของ Triac นี้เป็นไปตามคุณภาพสูง พร้อมรองรับความสามารถในการรับแรงกระชากและกระแสสลิปสูง เพื่อป้องกันการติดขัดโดยไม่ตั้งใจ
BTA26-600BWRG ความเข้ากันได้
BTA26-600BWRG มีความเข้ากันได้อย่างกว้างขวางกับวงจรไฟฟ้ากระแสสลับแรงดัน mains ทั่วโลก เนื่องจากรองรับแรงดันไฟฟ้าขณะตัดถึง 600V ขาโมดูลและลักษณะทางไฟฟ้าของเกทช่วยให้ง่ายต่อการทดแทนและอัปเกรดในดีไซน์ที่ใช้ BTA26 หรือลักษณะในตระกูล Snubberless ได้อย่างราบรื่น
BTA26-600BWRG แผ่นข้อมูลอุปกรณ์ PDF
เว็บไซต์ของเรามีเอกสาร datasheet สำหรับ BTA26-600BWRG ที่เป็นทางการและเป็นปัจจุบัน แนะนำให้ดาวน์โหลด datasheet ฉบับเต็มจากหน้านี้เพื่อเข้าถึงข้อมูลทางเทคนิค การออกแบบอ้างอิง และข้อมูลความสามารถของโมดูลอย่างละเอียด เพื่อการเลือกใช้งานที่ถูกต้องและเหมาะสมสำหรับโปรเจกต์ของคุณ
